  • Supermicro Minit-Tower SuperServer SYS-5029AP-TN2

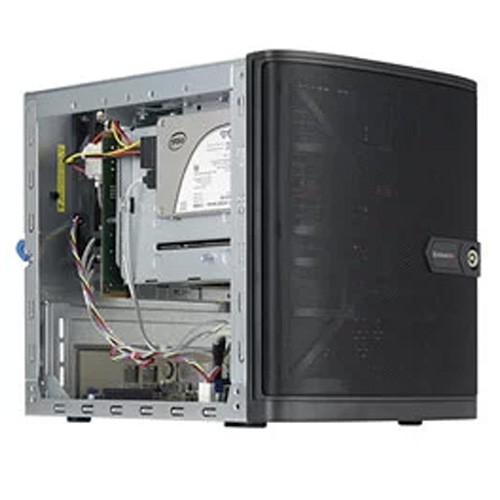

Supermicro Minit-Tower SuperServer SYS-5029AP-TN2

Call for price.
SKU:SYS-5029AP-TN2

Quick Overview:

Key Features:
• Embedded, Compact Mini Tower
• Intel® Atom processor E3940, SoC, FCBGA 1296
• 4 Hot-swap 3.5" SATA3 HDD, 2 internal 2.5" fixed HDD
• Up to 8GB Unbuffered non-ECC DDR3-1866MHz SO-DIMM in 1 DIMM slot
• 2 USB 3.0 (rear), 4 USB 2.0 (2 rear, 2 front), 1 USB 2.0 Type A
• 250W Flex ATX Multi-output Bronze Power Supply


Details

Supermicro SuperServer SYS-5029AP-TN2

Product SKU
• SuperServer 5029AP-TN2 (Black)
Motherboard
  • Super A2SAV
Processor/Cache
CPU • Intel® Atom™ Processor E3940
• FCBGA 1296
• System-on-Chip
System Memory
Memory Capacity • 1x 204-pin DDR3 SO-DIMM socket
Memory Type

• 1866/1600/1333MHz Unbuffered non-ECC SO-DIMM DDR3, 204-pin gold-plated DIMMs

DIMM Sizes

• 8GB, 4GB, 2GB

Memory Voltage

• 1.5 V, 1.35 V

On-Board Devices
SATA • SoC controller for 2 SATA3 (6Gbps) ports
• Marvel 88SE9230 controller for 4 SATA3 (6Gbps) ports; RAID 0, 1, 5, 10
Network Controllers • Dual GbE LAN with Intel i210-AT controller
• Virtual Machine Device Queues reduce I/O overhead
• Supports 10BASE-T, 100BASE-TX, and 1000BASE-T, RJ45 output
Video • Intel HD Graphics
Input/Output
SATA • 6 SATA3 (6Gbps) ports
LAN • 2 RJ45 Gigabit Ethernet LAN ports
USB • 2 USB 3.0 (2 rear)
• 4 USB 2.0 (2 rear, 2 front)
• 1 USB 2.0 (Type A)
COM Port • 2 serial ports
DOM • 1 SATA DOM (Disk on Module) power connector
Video • 1 VGA, 1 DP (Display Port), 1 HDMI, 1 eDP (Embedded Display Port), 1 Intel HD Graphics
TPM • 1 TPM 1.2 onboard Header
Management
Software • SuperDoctor® 5
• Watch Dog
Power Configuration












• ACPI Power Management
• ATX Power connector
• Control of power-on for recovery from AC power loss
• CPU thermal trip support for processor protection










Chassis
Form Factor • Mini-Tower
Model CSE-721TQ-250B
Dimension and Weight
Height • 9.45" (240mm) / 13.78" (350mm) pkg.
Width • 8.27" (210mm) / 12.4" (315mm) pkg.
Depth • 11" (279mm) / 16.14" (410mm) pkg.
Net Weight • 15 lbs (6.8 kg)
Available Colors • Black
Front Panel
Buttons

• Power On/Off button
• System Reset button

LEDs

• Power LED
• Hard drive activity LED
• Network activity LEDs
• System Overheat LED

Expansion Slots
PCI-E

• 1 PCI-E 2.0 x2 (in x8) slot
• 1 M.2 PCIe 2.0 x2, M Key 2242/80
• 1 Mini-PCIe with mSATA

Drive Bays
HDD

• 4 Hot-swap 3.5" drive bays
• 2 Internal 2.5" fixed drive bays

Peripheral

• 1 slim DVD-ROM drive bay (shared with 1 internal 2.5" fixed drive bay)

Power Supply
  250W Flex ATX Multi-output Bronze Power Supply
AC Voltage • 100 - 240V, 50 - 60Hz, 5Amp
+5V
• Max:14 Amp; Min:0.5 Amp
+12V • Max:18 Amp; Min:1 Amp @100V-240V
-12V • Max: 3 Amp; Min: 0 Amp
+3.3V • Max: 12 Amp Min: 0.3Amp
5VSB • Max: 2.5 Amp Min: 0 Amp
Certificate • Bronze Certified
System BIOS
BIOS Type

• 64Mb SPI Flash EEPROM with AMI UEFI BIOS

BIOS Features

• Plug and Play (PnP)
• DMI 2.3
• ACPI 5.0
• USB Keyboard support
• SMBIOS 2.7.1
• UEFI

Operating Environment / Compliance
RoHS

• RoHS Compliant

Environmental Spec. • Operating Temperature: 10°C to 35°C (50°F to 95°F)
• Non-operating Temperature: -40°C to 70°C (-40°F to 158°F)
• Operating Relative Humidity: 8% to 90% (non-condensing)
• Non-operating Relative Humidity: 5% to 95% (non-condensing)
