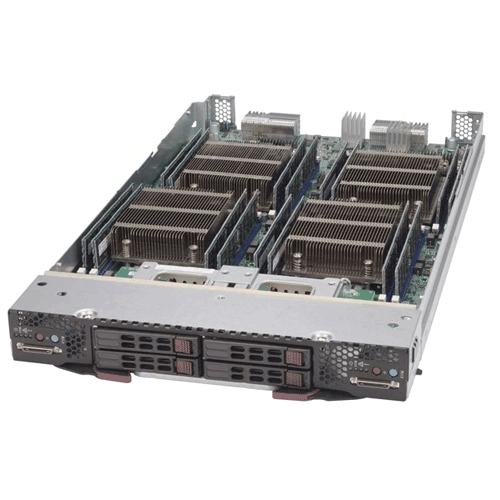

  • Supermicro Processor Blade SBI-7228R-T2F Angle

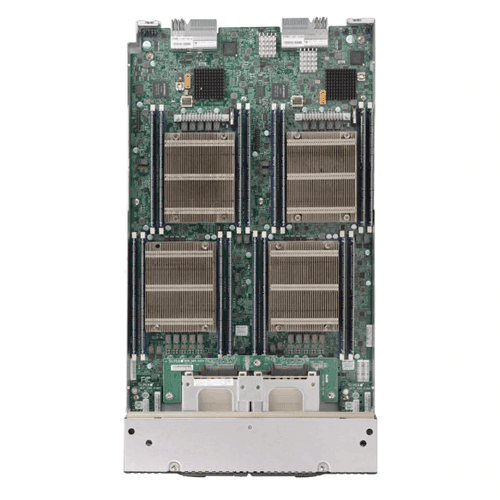

  • Supermicro Processor Blade SBI-7228R-T2F Top

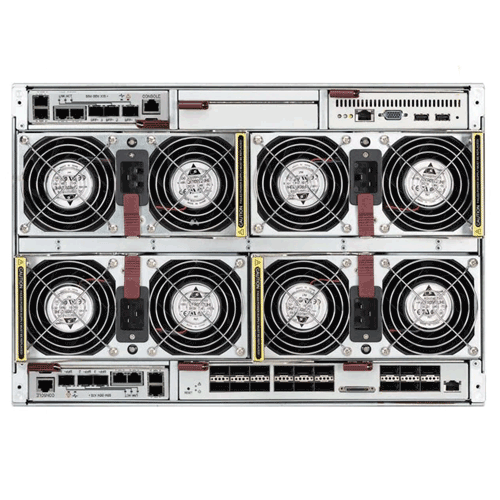

  • Supermicro Processor Blade SBI-7228R-T2F Rear

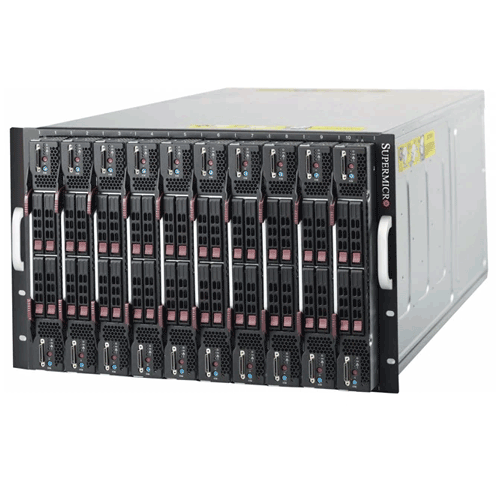

  • Supermicro Processor Blade SBI-7228R-T2F Angle02

Supermicro Processor Blade SBI-7228R-T2F

Call for price.
SKU:SBI-7228R-T2F

Quick Overview:

Key Features:
• Two nodes in a Processor Blade
• Supports Intel® Xeon® processor E5-2600
• Up to 512GB of memory
• 2x 2.5" Hot-Plug SATA3 Drive Trays
• Integrated Aspeed AST 2400 Graphics
• FDR InfiniBand onboard


Details

Supermicro Processor Blade SBI-7228R-T2F

Product SKU
• Processor Blade SBI-7228R-T2F (Black)
Motherboard
  • Super B10DRT-IBF
Processor/Cache
CPU • Intel® Xeon® processor E5-2600 v4†/ v3 family
• Dual Socket R3 (LGA 2011)
Cores / Cache • Up to 22 Cores† / Up to 55MB† Cache
System Bus • QPI up to 9.6 GT/s
Notes † BIOS version 2.0 or above is required
System Memory
Memory Capacity • 8x 288-pin DDR4 DIMM slots per Node
• Up to 512GB ECC RDIMM or LRDIMM
Memory Type

• 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit

DIMM Sizes

• RDIMM: 64GB, 32GB, 16GB, 8GB, 4GB
• LRDIMM: 128GB, 64GB, 32GB

Memory Voltage

• 1.2 V

Error Detection

• Corrects single-bit errors

On-Board Devices (per node)
Chipset • Intel® C612 Express chipset
Network Onboard • Single-port FDR InfiniBand onboard
SATA • SATA3 (6Gbps); RAID 0, 1
IPMI

• Support for Intelligent Platform Management Interface (IPMI) v.2.0 via Chassis Management Module (CMM)

Network Controllers

• Intel® I350 Dual port Gigabit Ethernet
• Intel® I/OAT 3 support for fast, scaleable, and reliable networking
• VMDq support for better performance of virtualization

System BIOS
BIOS Type • 128Mb SPI Flash EEPROM with AMI® BIOS
BIOS Features






• Plug and Play (PnP)
• PCI 2.2
• ACPI up to 3.0
• USB Keyboard support




Dimension and Weight
Height • 11.32" (288 mm)
Width • 1.67" (42.4 mm)
Depth • 20.5" (520.7mm)
Gross Weight • 17 lbs (7.71 kg)
Available Colors • Black
Front Panel
Buttons

• Power On/Off button
• KVM button

LEDs

• Power LED
• UID / KVM LED
• Network Activity LED
• Fault LED

Connector

• SUV (Serial/USB/Video) & KVM Connector

Drive Bays
Hot-swap

• 4x 2.5" Hot-swap SATA drive bays, HDD/SSD (2 per node)

Input / Output
DOM

• 1x SuperDOM (Disk on Module) port

TPM

• 1x TPM 1.2 20-pin Header

KVM

• 1x Front Connector for Supermicro KVM Card

Operating Environment / Compliance
Environmental Spec.

• Operating Temperature: 10°to 35°C (50°to 95°F)
• Non-operating Temperature: -40°to 70°C (-40°to 158°F)
• Operating Relative Humidity: 8% to 90% (non-condensing)
• Non-operating Relative Humidity: 5 to 95% (non-condensing)

Electromagnetic Compatibility (EMC)
United States /
Canada
• FCC- Emissions (US) Verification
Europe
• EN55022 - Emissions
• EN55024 - Immunity
• EN61000-3-2 - Harmonics
• EN61000-3-3 - Voltage Flicker
• CE - EMC Directive 89/336/EEC
Safety Compliance
United States /
Canada

• UL60950-1 - CSA/CUL 60950-1

Europe

• EN60950-1, CE - Low Voltage Directive 73/23/EEE

Germany

• TUV
